トップページアルコンフレーム(看板枠組立部材)>アルミ製立体看板組立部材 BK[BOX(ボックス)]フレーム部材

ガイド付きアルミフレーム特集

※こちらの長物商品の送料は一律¥2,200(税込)となります。
(北海道・沖縄・離島に関しましては、¥3,300(税込)となります。)
※送料は1ケースごとに必要となります。

アルミ製の立体看板枠組立部材
BK(BOX)アルミフレーム

アルミ製立体看板組立部材 BOXフレーム部材

アルミ製立体看板の骨組みが簡単に!!

アルミ製立体看板組立部材BOX(ボックス)フレーム部材を使えば、4種類の部材を使用し組み立てるだけで簡単に立体(3D)のアルミフレームが完成します!!木枠の看板と違い腐食の心配がなく、鉄枠の看板と比べると軽いので作業がしやすい!!道具は切断機と充電ドライバーのみなので、加工も簡単で便利な枠組立部材です。

ボックスフレーム採寸
【フレーム部材の採寸・切断について】
外フレームは取り付ける角コーナーの幅(30mm×1〜2個)、中フレームは取り付ける外フレームの幅(30mm×2本)を 差し引いて必要寸法を計算してください。

上記使用例:
  〈外フレーム〉外寸 W600mm-(角コーナー30mm×2)=540mm 4本
         外寸 D200mm-(角コーナー30mm×2)=140mm 4本
         外寸 H400mm-(角コーナー30mm×2)=340mm 4本
  〈中フレーム〉外寸 200mm-(外フレーム幅30mm×2)=140mm 2本


※当社では図面による数量計算は致しておりません。
 本数及び、個数はお客様にて計算の上ご注文お願い致します。

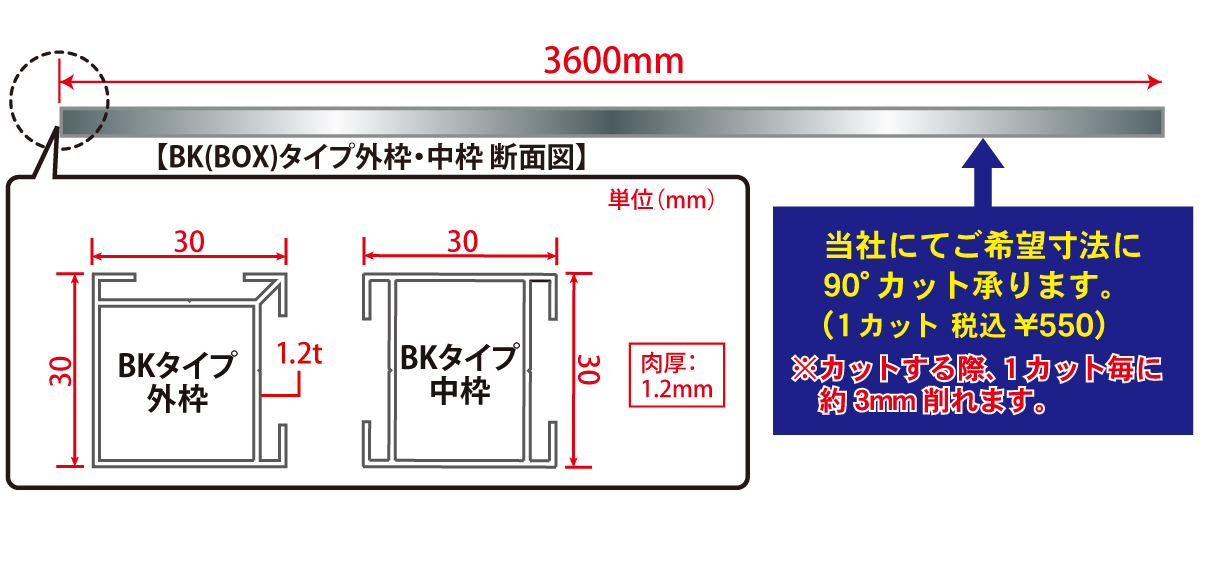

DKフレーム部材図面

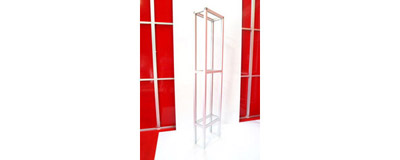

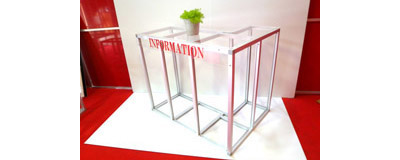

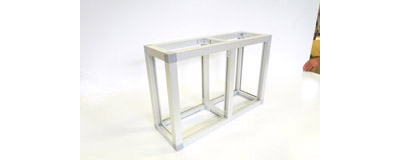

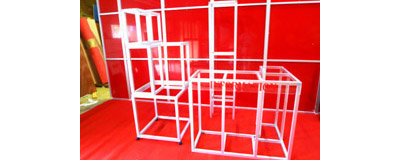

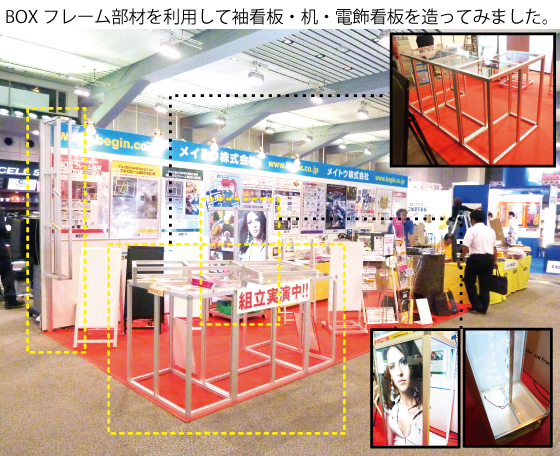

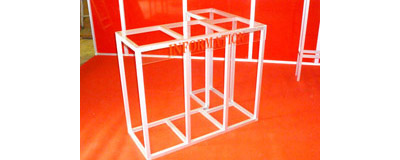

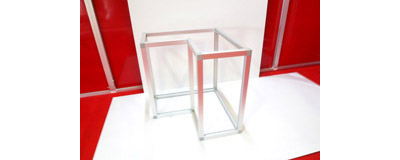

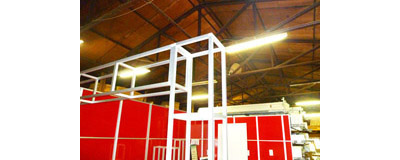

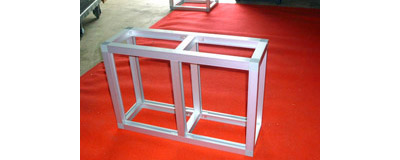

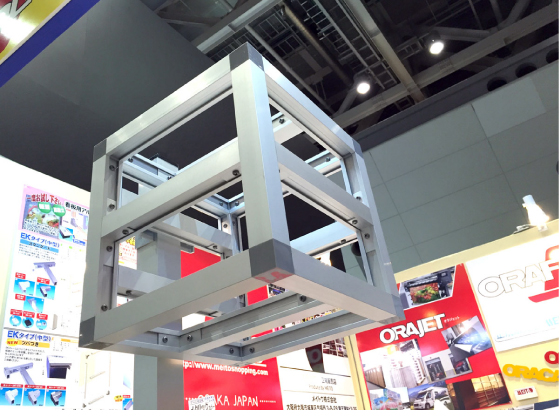

BOXフレーム 組み立て例

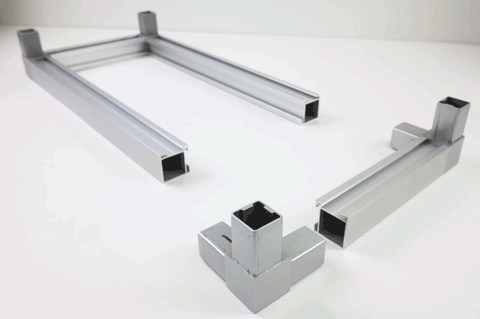

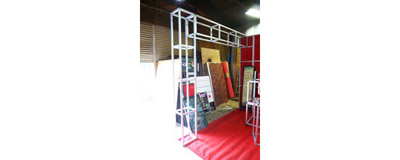

組み立て例

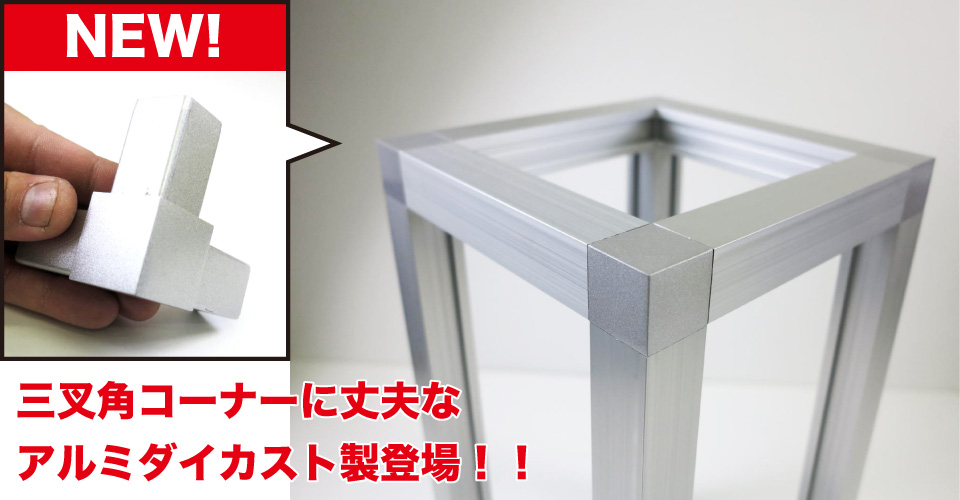

丈夫なアルミダイカスト製登場!

※こちらの長物商品の送料は一律¥2,200(税込)となります。
(北海道・沖縄・離島に関しましては、¥3,300(税込)となります。)
※送料は1ケースごとに必要となります。

  商品名 品番 サイズ 重量 価格 商品
コード
送料
¥2,200
(税込)

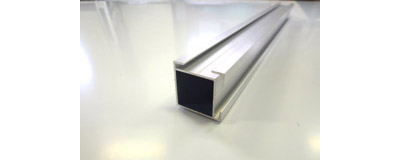

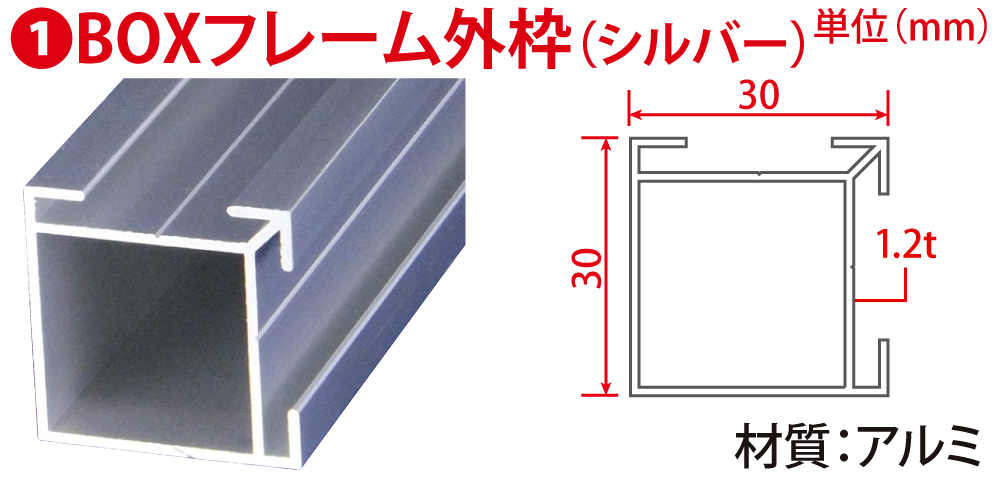

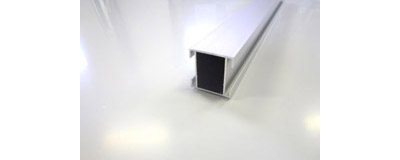

BK-01 30×30×3600 1本
約1.4kg
¥3,080
(税込)
SS0120

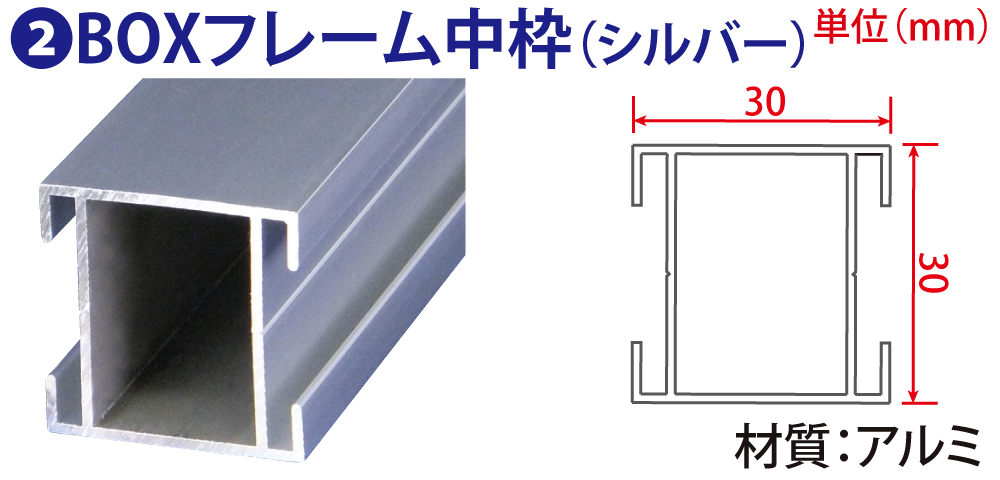

BK-02 30×30×3600 1本
約1.46kg
¥3,080
(税込)
SS0121

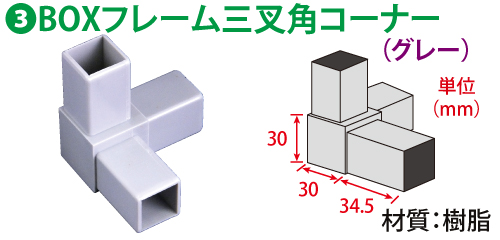

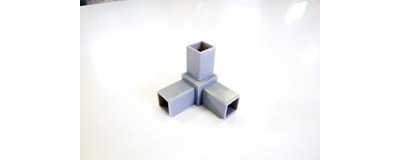

送料区分 BOXフレーム三叉角コーナー(樹脂製) BK-03 30×30 1個
約30g
¥462
(税込)
SS0122

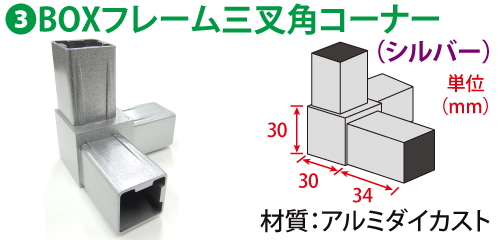

BOXフレーム三叉角コーナー(アルミダイカスト製) BK-05 30×30 1個
約84g
¥660
(税込)
SS0125
アルミダイカスト製だから
丈夫で劣化に強い!!

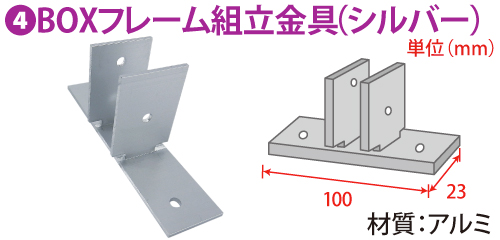

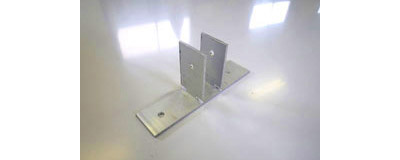

BK-04 1個
約23g
¥198
(税込)
SS0123

※BKタイプによく使われるサイズは、4×13サイズです。
鍋頭ステンレスドリルビス 4×13 100本入 ¥1,210
(税込)
SS0903
4×16 100本入 ¥1,320
(税込)
TAD084
4×19 100本入 ¥1,430
(税込)
TAD085

↑クリックで拡大画像が見れます。

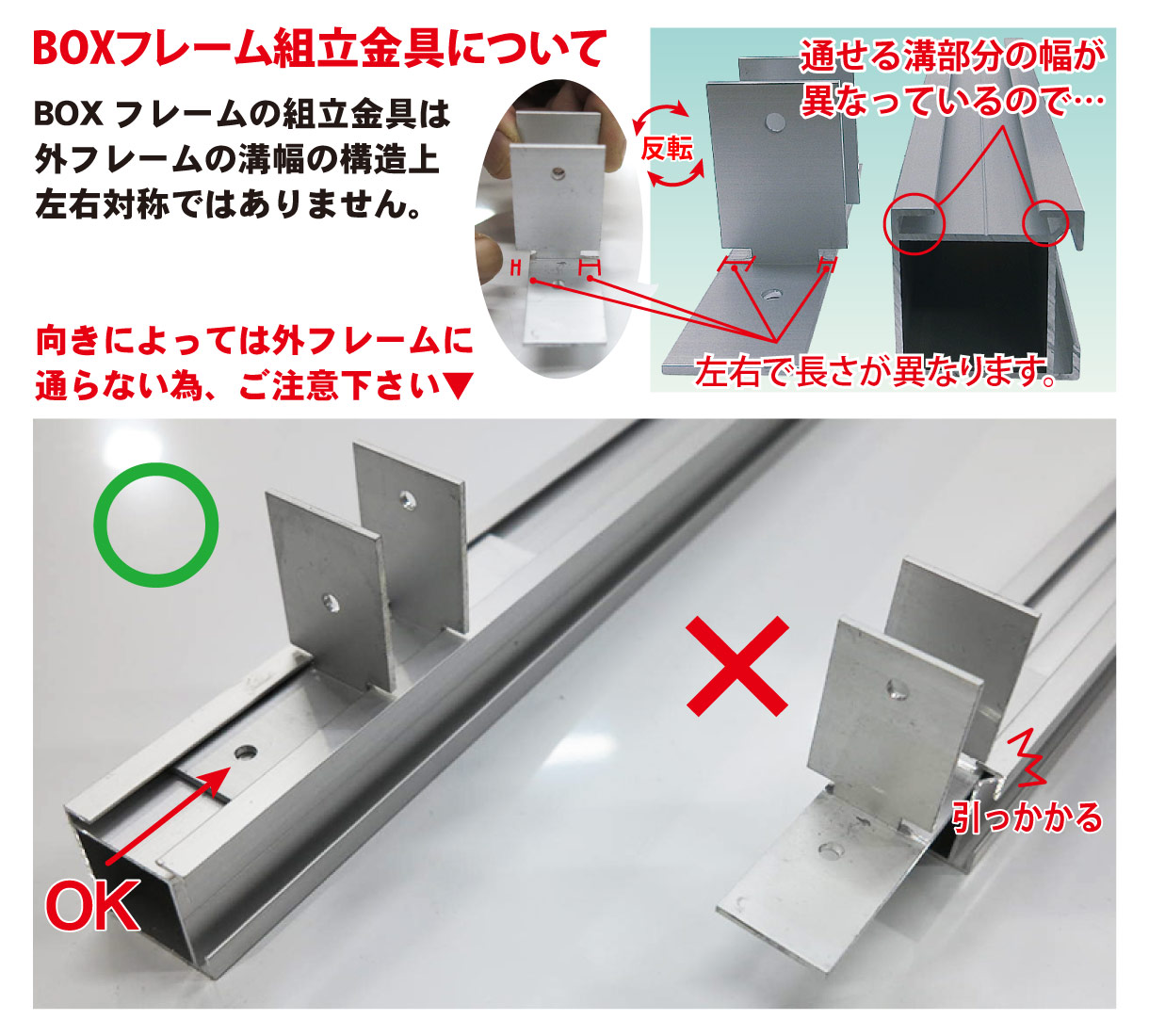

※BOXフレームには延長用ジョイント部材はございません。
上記フレームサイズ(3600mm)以上に延長すると、フレームの強度が保てなくなる
可能性が考えられますので、3600mm以内でご使用頂けますようお願い致します。

※上記の外枠・中枠の長さは有効寸法であり、実際は表示の長さよりも
長い場合がございます。詳しい説明はコチラ▶▶▶

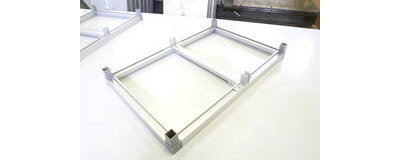

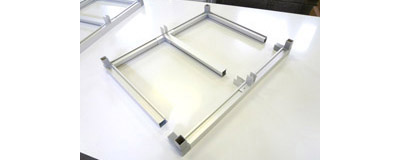

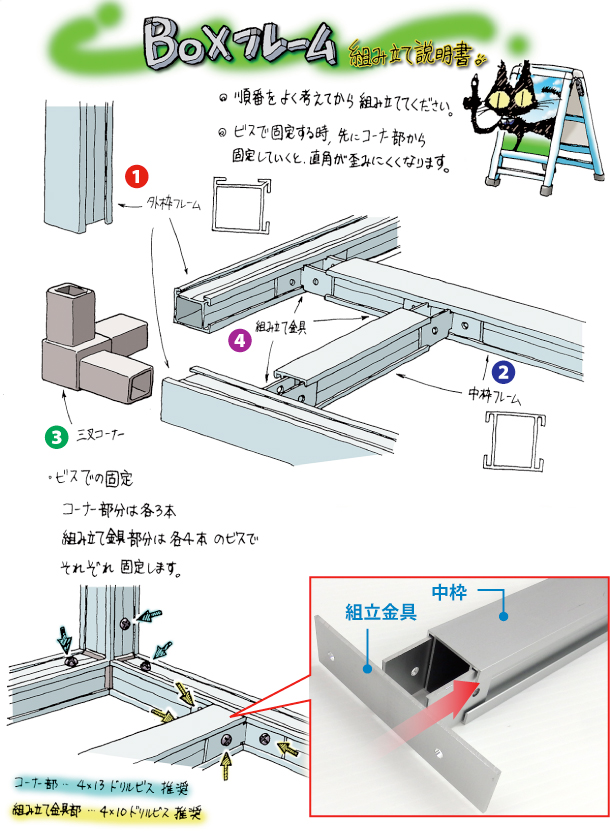

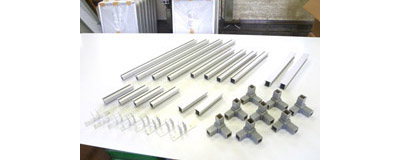

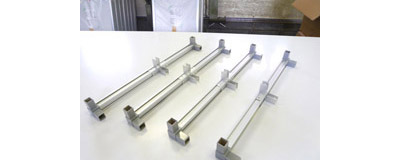

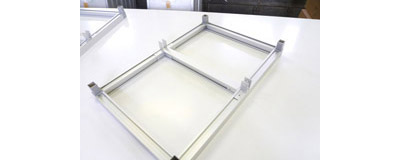

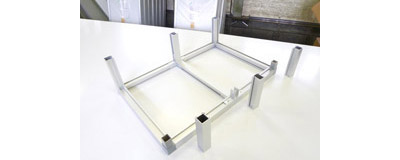

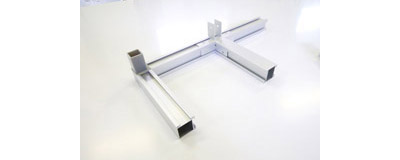

BOXフレーム組み立て説明書

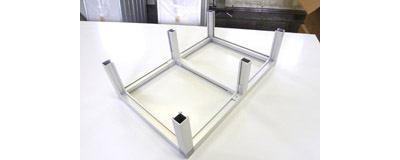

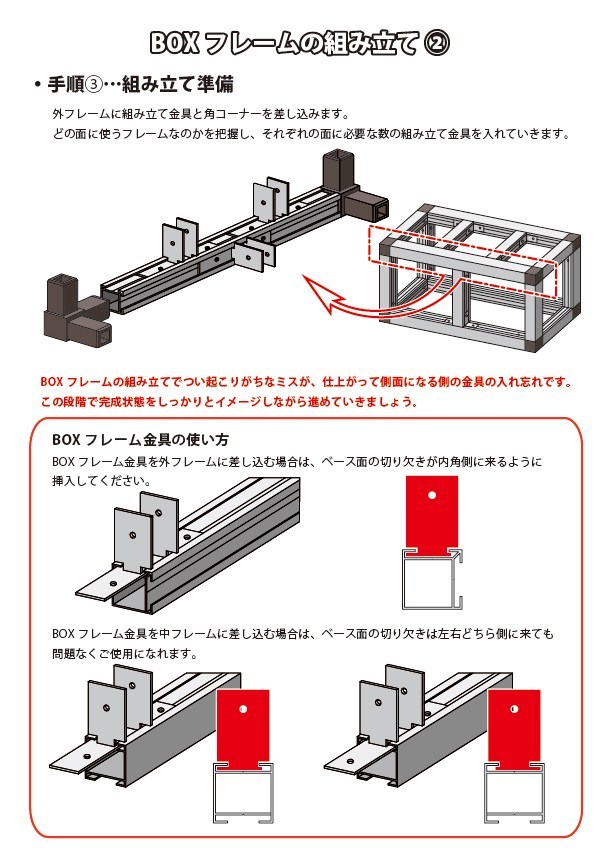

BOXフレームの組み立て②

送料区分

BK(BOX)フレーム関連商品

BK(BOX)フレームの組み立てに役立つビスのご紹介です。

フレームの組み立てには、平天ネジではなくこちらが最適です!!

PIAS

材質

SUSステンレス 鉄(三価クロメート)
サイズ 4×13 4×16 4×13 4×16
タイプ 鍋頭
入数 1000ケ入
価格(税込)

¥9,460

¥10,560 ¥2,860 ¥3,190
商品コード TAD087 TAD088 TAD090 TAD091

※屋外で使用される場合は必ずステンレス製のビスをご使用下さい。
(ビスの腐食により事故につながる恐れがあります。)

↓↓↓100ヶ入の小口ロットタイプございます!!↓↓↓

ステンレスビス 小口ロットタイプ

ステンレスビス100ヶ入 材質 SUSステンレス
サイズ 4×13 4×16 4×19
タイプ 鍋頭
入数 100ヶ入
価格(税込) ¥1,210 ¥1,320 ¥1,430
商品コード SS0903 TAD084 TAD085

※BK(BOX)タイプによく使われるサイズは4×13サイズです。

アルミフレームにオススメの両面テープ

詳細はこちらをクリック
厚み サイズ 価格(税込) 商品コード
0.3mm 10mm巾×20m巻 ¥649 ME0107
18mm巾×20m巻 ¥1,166 ME0108
19mm巾×20m巻 ¥1,243 ME0109
25mm巾×20m巻 ¥1,628 ME0110
0.8mm 19mm巾×20m巻 ¥1,243 ME0101
25mm巾×20m巻 ¥1,606 ME0102
930mm巾×20m巻
(原反サイズ)
¥59,400 ME0103
リブつき中フレーム
アルミ製立体看板組立部材 BOXフレーム部材

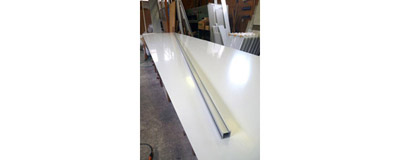

01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22

平看板部材(EK・DK)はこちら>





看板枠をもっと便利に!!
底面に取り付けることで高さ調節や運搬・移動ができるオプションアイテム!!

アジャスターセット

キャスターセット ナイロンタイプ

キャスターセット エラストマータイプ
